简要描述:

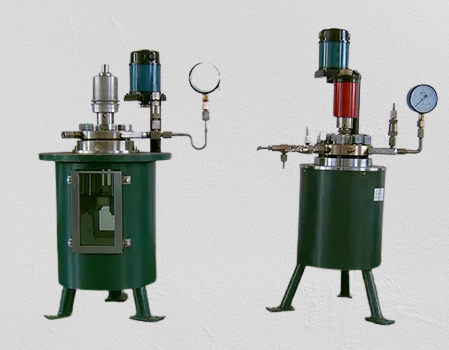

实验室加氢釜采用自吸式搅拌器,通过电机驱动内部空心的搅拌器旋转时,搅拌器附近流体在叶轮的作用下同样作圆周运动,所产生的离心力对搅拌器内部产生自吸,使自吸式搅拌器内部形成负压区,而自吸式搅拌器内部是通过空心轴与气相相连的,从而使液面上的气体被吸入搅拌器而重新被分散于液相。
浏览量:3224
型号:GSH-2L
更新时间:2024-12-17 07:27:18
实验室加氢釜采用自吸式搅拌器,通过电机驱动内部空心的搅拌器旋转时,搅拌器附近流体在叶轮的作用下同样作圆周运动,所产生的离心力对搅拌器内部产生自吸,使自吸式搅拌器内部形成负压区,而自吸式搅拌器内部是通过空心轴与气相相连的,从而使液面上的气体被吸入搅拌器而重新被分散于液相。
GSH系列加氢釜主要应用于生产糠醇以及医药中间体等,因氢气为易燃易爆气体,当在空气中达到一定的浓度与到明火即可爆炸,所以当反应釜用于加氢反应时,请将设备上的所有容易产生电火花的设备换成防爆的,主要有:驱动电机应选用防爆电机,加热器选用防爆加热器,温度传感器、压力传感器等等,所有带电设备均需选用防爆的,氢气的防爆等级ExdⅡCT4。
反应釜有密封性能优良,加热迅速,耐高温,耐腐蚀,卫生,无环境污染。尤其适用于气-液、气-液–固非均相反应过程。如液相催化加氢、氧化、胺化、烷基化、氟化等反应过程。广泛应用于科研,实验室试验,化工,食品,涂料,热熔胶,硅胶,油漆,医药,石油化工生产中的反应,蒸发,合成,聚合,皂化,磺化,氯化,硝化等工艺过程的压力容器。
操作方法:
将反应物放与釜体内。当反应物有腐蚀性时要将其置于四氟衬套内,方可保证釜体不受腐蚀。将加氢水热合成反应釜置于加热器内,按照规定的升温速率升温至所需反应温度(小于规定的安全使用温度)。待反应结束将其降温时,也要严格按照规定的降温速率操作。当确认釜内温度低于反应物系种沸点后方能打开釜盖进行后续操作。反应釜使用后要及时清洗,以免锈蚀, 釜体、釜盖线密封处要格外注意清洗干净,并严防将其碰伤损坏。
加氢釜采用不锈钢加工而成。釜体与釜盖密封采用耐用、可靠的线密封结构,密封效果长期稳定无泄漏。作为反应容器被广泛应用于各行各业,根据每一个单位的实验的过程、条件、要求的不同,反应物、反应物的量、反应时间、温度、升温速率等差异,很多使用者常忽略反应釜存在的一些问题,下面为您简单介绍一下使用注意事项。
1、实验室加氢釜按照工艺条件、搅拌目的和要求,选择搅拌器型式,选择搅拌器型式时应充分掌握搅拌器的动力特性和搅拌器在搅拌过程中所产生的流动状态与各种搅拌目的的因果关系。
2.按照反应釜所确定的搅拌器型式及搅拌器在搅拌过程中所产生的流动状态,工艺对搅拌混合时间、沉降速度、分散度的控制要求,通过实验手段和计算机模拟设计,确定电动机功率、搅拌速度、搅拌器直径。
3.按照电动机功率、搅拌转速及工艺条件,从减速机选型表中选择确定减速机机型。如果按照实际工作扭矩来选择减速机,则实际工作扭矩应小于减速机许用扭矩。
4、加氢釜附近,禁止有产生火花的作业,禁止穿钉子鞋操作。
5、如果不是全防爆的加氢釜,应单独放置通风橱内使用或者实验室要通风良好。
GSH型系列实验室反应釜采用环形稀土永磁驱动搅拌器,搅拌力矩大、静密封、无泄漏,耐高温、高压、高真空、搅拌转速高、运行平稳、噪音小、适用范围广、使用简单、操作方便等特点,是实验室进行各种搅拌反应的理想装设备。适用于各种不同粘度的物料在不同的反应条件下进行搅拌反应,例如:气液反应、气液固反应、液固反应等。轴套采用自润滑的石墨、陶瓷、聚四氟乙烯填充碳纤维等材料。
技术参数表:
指标
项目
|
公称容积 L
|
||||||||
0.1
|
0.25
|
1
|
2
|
3
|
5
|
10
|
20
|
25
|
|
工作压力 Mpa
|
-0.1-9.8Mpa;可选用:-0.1-25.0 Mpa;
|
||||||||
工作温度 ℃
|
室温-300℃;可选用:-20 - +450℃;
|
||||||||
加热方式
|
电炉丝电加热;
可选配:夹套导热油电加热管加热,夹套油、水、水蒸汽循环加热,防爆铸铜,铸铝加热器;
|
||||||||
加热功率 KW
|
0.8
|
1
|
1.5
|
2
|
4
|
6
|
9
|
12
|
|
搅拌转速 r/min
|
20~1000r/min 可调
|
||||||||
搅拌桨叶形式
|
推进式;可选配:桨式、锚式、涡轮式;
|
||||||||
电机功率 w
|
92
|
123
|
185
|
245
|
355
|
600
|
750
|
750
|
|
釜盖开口
|
搅拌口配磁力搅拌器,气相口配针形阀(进、排气、抽真空用),液相口配针形阀及釜内插底管(反应过程中可用来取样或上出料用),加料口配丝堵,测控温口配保护管及铂电阻,压力表安全爆破口配压力表及安全防爆装置,釜内冷却盘管进、出口配水咀。注明:0.1~0.25L无内冷却盘管,0.1~0.5L无固体加料口。
开口可选配:釜底放料口配阀门,气体取样口配阀门及取样器系统,液体取样口配阀门及取样器系统,进出口匹配单向阀,气体进口配减压阀,气体出口配背压阀,釜体釜盖匹配观察玻璃视窗,釜体液位计。
|
||||||||
控制系统
|
配具有自整定功能PID控温表,控温精度±1.5℃,具有釜内转速显示及无级调速功能,具加热电压可调功能,配有加热电压表、电机电流表、工作时间显示表。
可选用连续操作控制系统:气体增压系统,液体加料系统,恒压加料罐,接收及冷凝装置,高压分离装置,质量流量控制系统,自动冷却系统,压力传感器超压报警,超温报警断电,计算机远程控制、数据采集等。
|
||||||||
主体材料
|
1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 )
可选用镍、镍基合金(哈氏合金、蒙乃尔合金、因康镍合金)、钛、铜、锆、钽、铝及其合金、双相不锈钢、聚四氟乙烯等
|
||||||||
控制仪的工作环境
|
环境温度 0~50 ℃,相对湿度为 30~85% ,周围介质中不含导电尘埃及腐蚀气体。
|
