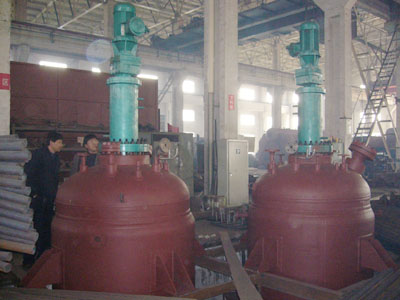

GSH中试、生产用磁力反应釜系气--液、液--液、液--固或气--液--固三相化工物料进行化学反应的搅拌反应装置，可使各种化工物料在较高的压力、温度、高真空等条件下充分搅拌，以强化传质和传热过程，是各种易燃、易爆、有毒、贵重等介质在高温、高压、高真空等条件下进行搅拌反应的首选设备，它从根本上解决了以前填料密封、机械密封无法克服的轴封泄漏问题，无任何泄漏和污染，使用寿命长、免维修。釜体材料可采用碳锰钢、各种牌号的不锈钢、钛及钛合金、镍、哈氏合金、锆及其复合材料等。反应釜的主体材料、釜体、釜盖上的开孔尺寸、数量、加热方式、釜内结构、搅拌转速、搅拌桨叶的形式均可根据用户要求进行设计；加热方式有夹套蒸汽、夹套导热油电加热、夹套油浴循环、远红外等形式供用户订货时任意选配。对有抛光要求的釜体内表面，可达到镜面抛光水平，对高粘度的物料可加工成锥形底，便于放料、清洗。根据反应釜的制造结构可分为开式平盖反应釜、开式椭圆封头式反应釜和闭式反应釜三大类，每一种结构都有它的适用范围和优缺点。
GSH系列不锈钢反应釜技术参数 :
|
指标
项目
|
公称容积 L
|
||||||||||
|
50
|
100
|
200
|
300
|
500
|
1000
|
2000
|
3000
|
5000
|
|||
|
内径/内高
|
350/520
|
450/640
|
600/910
|
600/1290
|
800/1100
|
1000/1390
|
1200/2400
|
1300/3050
|
|||
|
盘管传热面积㎡
|
0.2
|
0.5
|
0.8
|
1.0
|
1.2
|
2.5-4
|
4
|
5-8
|
|||
|
工作压力 Mpa
|
-0.1-15.0Mpa
|
-0.1-10.0Mpa
|
|||||||||
|
夹套工作压力
|
0.1-1.6Mpa
|
||||||||||
|
工作温度 ℃
|
室温-300℃
|
||||||||||
|
加热方式
|
夹套蒸汽、夹套导热油电加热管、远红外、夹套油循环等
|
||||||||||
|
搅拌转速 r/min
|
20～1000r/min 可调
|
||||||||||
|
搅拌桨叶形式
|
推进式、桨式、锚式、涡轮式；
|
||||||||||
|
电机功率 Kw
|
0.55
|
0.75
|
1.1/3
|
3
|
3/4
|
5.5/7.5
|
7.5/11
|
11/15
|
15/18
|
||
|
釜盖开口
|
搅拌口配磁力搅拌器，气相口配球阀(进、排气、抽真空用)，液相口配球阀及釜内插底管(反应过程中可用来取样或上出料用)，加料口配盲板，测控温口配保护管及铂电阻，压力表安全爆破口配压力表及安全防爆装置，釜内冷却盘管进、出口配阀门。
开口可选配：釜底放料口配阀门，气体取样口配阀门及取样器系统，液体取样口配阀门及取样器系统，进出口匹配单向阀，气体进口配减压阀，气体出口配背压阀，釜体釜盖匹配观察玻璃视窗，釜体液位计。
|
||||||||||
|
控制系统
|
配具有自整定功能PID控温表，控温精度±1.5℃，具有釜内转速显示及无级调速功能，具加热电压可调功能，配有加热电压表、电机电流表、工作时间显示表。连续操作控制系统：气体增压系统，液体加料系统，恒压加料罐，接收及冷凝装置，高压分离装置，质量流量控制系统，自动冷却系统，压力传感器超压报警，超温报警断电，计算机远程控制、数据采集等。
|
||||||||||
|
主体材料
|
1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 )、镍、镍基合金(哈氏合金、蒙乃尔合金、因康镍合金)、钛、铜、锆、钽、铝及其合金、双相不锈钢、聚四氟乙烯等
|
||||||||||
|
控制仪的工作环境
|
环境温度 0～50 ℃，相对湿度为 30～85% ，周围介质中不含导电尘埃及腐蚀气体。
|
||||||||||
